Описание продукта:

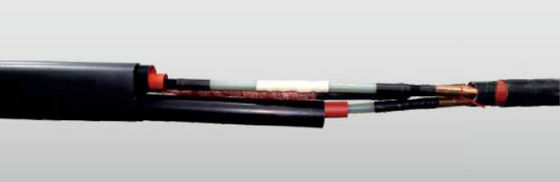

Соединение предназначено для прозрачных одноядерных или трехядерных полимерных изолированных MV-кабелей до 35 кВ.
Регулирующая трубка вместе с мастиком для снятия напряжения используется для сглаживания электрического поля на концах экрана кабеля.Теплоустойчивая изоляционная трубка обеспечивает постоянную толщину изоляции над изоляцией ядра.
Для обеспечения беспроводного интерфейса между изоляцией и экраном используется теплоустойчивая двойная трубка.Либо пайка или безпайка земляное соединение доступно, чтобы обеспечить непрерывность экрана через соединениеВнешнее уплотнение и защита выполняются с помощью теплосокращающей трубы, покрытой клеем.
Особенности:

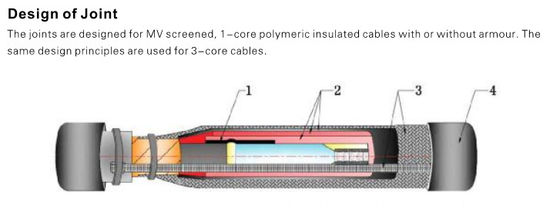

1Электрическое регулирование напряжения
Регулирующая трубка вместе с мастиком для снятия напряжения используется для сглаживания электрического поля на концах экрана кабеля.
2.Изоляция и экраны
Теплоустойчивая изоляционная трубка обеспечивает постоянную толщину изоляции, чтобы соответствовать или превышать толщину кабеля.Теплоустойчивый полупроводниковый / изоляционный двойной слой трубки также принято, чтобы помочь обеспечить безотдельный интерфейс между изоляцией и экраном.
3Металлическая защита.
Медная сетка, обернутая вокруг области соединения, восстанавливает металлический экран. Для обеспечения непрерывности экрана по всему соединению доступно соединительное устройство с землей или без соединения.
4.Внешняя уплотнение и защита
Внешнее уплотнение и защита выполняются с помощью клеевого покрытия, теплоустойчивой трубы. Она обеспечивает механическую защиту и химическую устойчивость, как ожидается от кабельной оболочки.
• Изготовлен из полиолефина с перекрестными связями
• По запросу клиента доступны огнеупорные пробки
• Удовлетворение различных требований к конфигурации
• Температура сжатия: начинается при 90°C и полностью восстанавливается при 130°C.
Таблица выбора:
RSJY-1Прямое соединение для полимерных изолированных кабелей с 1 ядром 6 кВ, 10 кВ, 20 кВ, 30 кВ и 35 кВ
Соединение предназначено для прозрачных одноядерных полимерных изолированных MV-кабелей до 35 кВ.
| Номинальное напряжение U0,/U(Um) |
Поперечное сечение ((мм)2) |
Набор No. |
Л |
| Размеры ((мм) |
| 3.6/6(7.2) кВ |
25-50 |
6кВРСЖЙ-1/1 |
820 |
| 70-120 |
6kVRSJY-1/2 |
820 |
| 150-240 |
6kVRSJY-1/3 |
820 |
| 300-400 |
6kVRSJY-1/4 |
820 |
| 500-630 |
6кВРСЖЙ-1/5 |
820 |
| 800-1000 |
6kVRSJY-1/6 |
820 |
| 1200 |
6kVRSJY-1/7 |
820 |
6/10(12) кВ
6.35/11 ((12) кВ
8.7/15(17.5) кВ |
25-50 |
10 кВРСЖЙ-1/1 |
820 |
| 70-120 |
10 кВРСЖЙ-1/2 |
820 |
| 150-240 |
10кВРСЖЙ-1/3 |
820 |
| 300-400 |
10кВРСЖЙ-1/4 |
820 |
| 500-630 |
10кВРСЖЙ-1/5 |
820 |
| 800-1000 |
10кВРСЖЙ-1/6 |
820 |
| 1200 |
10кВРСЖЙ-1/7 |
820 |
| 12/20 ((24) кВ 12.7/22 ((24) кВ |
35-50 |
20 кВРСЖЙ-1/1 |
820 |
| 70-120 |
20 кВРСЖЙ-1/2 |
820 |
| 150-240 |
20 кВРСЖЙ-1/3 |
820 |
| 300-400 |
20 кВРСЖЙ-1/4 |
1020 |
| 500-630 |
20 кВРСЖЙ-1/5 |
1020 |
| 800-1000 |
20кВРСЖЙ-1/6 |
1020 |
| 1200 |
20 кВРСЖЙ-1/7 |
1020 |
18/30 ((36) кВ
19/33 ((36) кВ |
35-50 |
30 кВРСЖЙ-1/1 |
1100 |
| 70-120 |
30 кВРСЖЙ-1/2 |
1100 |
| 150-240 |
30 кВРСЖЙ-1/3 |
1100 |
| 300-400 |
30 кВРСЖЙ-1/4 |
1100 |
| 500-630 |
30 кВРСЖЙ-1/5 |
1100 |
| 800-1000 |
30 кВРСЖЙ-1/6 |
1100 |
| 1200 |
30 кВРСЖЙ-1/7 |
1100 |
| 20.8/36 ((42) кВ |
50 |
35 кВРСЖЙ-1/1 |
1100 |
| 70-120 |
35 кВРСЖЙ-1/2 |
1100 |
| 150-240 |
35 кВРСЖЙ-1/3 |
1100 |
| 26/35 ((42) кВ |
35 кВРСЖЙ-1/4 |
1160 |
| 500-630 |
35 кВРСЖЙ-1/5 |
1160 |
| 800-1000 |
35 кВРСЖЙ-1/6 |
1160 |
| 1200 |
35 кВРСЖЙ-1/7 |
1160 |
Примечание:
1- Коннекторы необходимо заказать отдельно.
2.RSJY-1 предназначен для кабелей с медной проволокой без брони.
3Неприсоединительное устройство должно быть заказано отдельно следующим образом:
·Для кабелей с медным проволочным экраном и проволочной броней добавьте суффикс-WA.Например,6kVRSJY-1/1-WA.
·Для кабелей с медной лентой экрана с бронированной проволокой,добавить суффикс-X.Например,6kVRSJY-1/1-X.
RSJY-3Прямое соединение для полимерных изолированных кабелей 6 кВ, 10 кВ, 20 кВ, 30 кВ и 35 кВ с прозрачным, трехъядерным соединением
Соединение предназначено для прозрачных трехядерных полимерных изолированных MV-кабелей до 35 кВ.
| Номинальное напряжение U0,/U(Um) |
Поперечное сечение ((мм)2) |
Набор No. |
Л |
| Размеры ((мм) |
| 3.6/6(7.2) кВ |
25-50 |
6kVRSJY-3/1 |
1620 |
| 70-120 |
6kVRSJY-3/2 |
1620 |
| 150-240 |
6kVRSJY-3/3 |
1620 |
| 300-400 |
6kVRSJY-3/4 |
1620 |
| 500-630 |
6kVRSJY-3/5 |
1620 |
6/10(12) кВ
6.35/11 ((12) кВ
8.7/15(17.5) кВ |
25-50 |
10 кВРСЖЙ-3/1 |
1620 |
| 70-120 |
10кВРСЖЙ-3/2 |
1620 |
| 150-240 |
10кВРСЖЙ-3/3 |
1620 |
| 300-400 |
10kVRSJY-3/4 |
1620 |
| 500-630 |
10кВРСЖИ-3/5 |
1620 |
| 12/20 ((24) кВ 12.7/22 ((24) кВ |
35-50 |
20кВРСЖЙ-3/1 |
1620 |
| 70-120 |
20кВРСЖЙ-3/2 |
1620 |
| 150-240 |
20кВРСЖЙ-3/3 |
1620 |
| 300-400 |
20кВРСЖЙ-3/4 |
2320 |
| 500-630 |
20кВРСЖЙ-3/5 |
2320 |
18/30 ((36) кВ
19/33 ((36) кВ |
35-50 |
30 кВРСЖЙ-3/1 |
2520 |
| 70-120 |
30 кВРСЖЙ-3/2 |
2520 |
| 150-240 |
30 кВРСЖЙ-3/3 |
2520 |
| 300-400 |
30кВРСЖЙ-3/4 |
2520 |
| 500-630 |
30 кВРСЖЙ-3/5 |
2520 |
| 20.8/36 ((42) кВ |
50 |
35 кВРСЖЙ-3/1 |
2520 |
| 70-120 |
35 кВРСЖЙ-3/2 |
2520 |
| 150-240 |
35 кВРСЖЙ-3/3 |
2520 |
| 26/35 ((42) кВ |
35кВРСЖЙ-3/4 |
2620 |
| 500-630 |
35кВРСЖЙ-3/5 |
2620 |
Примечание:
1- Коннекторы необходимо заказать отдельно.
2.RSJY-3 предназначен для кабелей с медным проводом без брони.
3Неприсоединительное устройство должно быть заказано отдельно следующим образом:
·Для кабелей с медным проволочным экраном и проволочной броней добавьте суффикс-WA.Например,6kVRSJY-3/1-WA.
·Для кабелей с медной лентой экрана с бронированной проволокой,добавить суффикс-X.Например,6kVRSJY-3/1-X.
Применение:
Регулирующая трубка вместе с мастиком для снятия напряжения используется для сглаживания электрического поля на концах экрана кабеля.
Теплоустойчивая изоляционная трубка обеспечивает постоянную толщину изоляции над изоляцией ядра.
Для обеспечения беспроводного интерфейса между изоляцией и экраном используется теплоустойчивая двуслойная трубка.
Медная сетка, обернутая вокруг сустава, восстанавливает металлический экран.
Для обеспечения непрерывности экрана через соединение доступно соединительное или безсоединительное земляное соединение.
Внешнее уплотнение и защита выполняются с помощью теплосокращающей трубки, покрытой клеем.
Настройка:
Настраиваемый логотип
Минутовый срок: 10
Специализированная упаковка
Минутовый срок: 10
Графическая настройка
Минутовый срок: 10
Упаковка и доставка
Подробная информация о упаковке:В зависимости от размера трубки
Размер упаковки:46*46*45 см
Порт: любой порт в Китае
